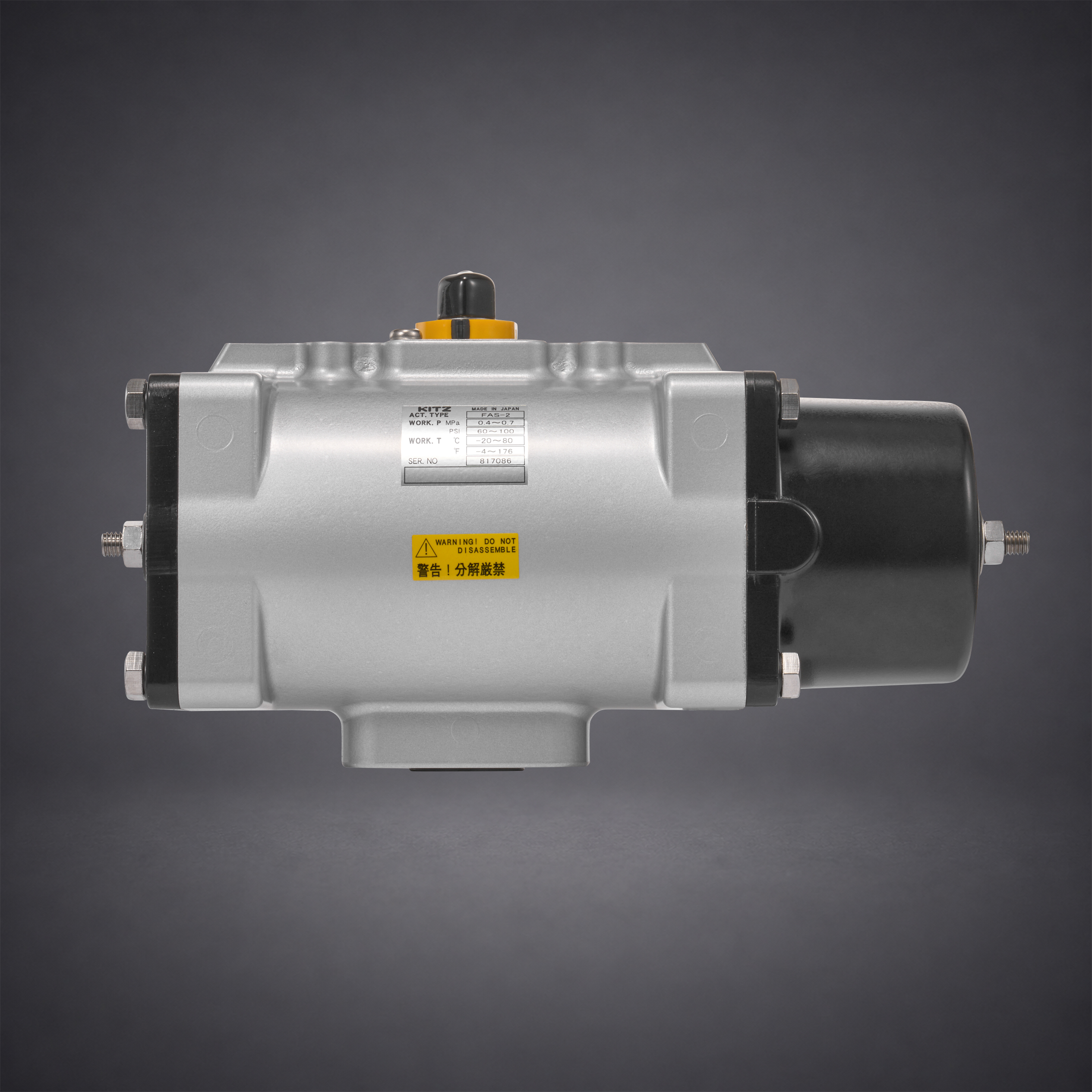

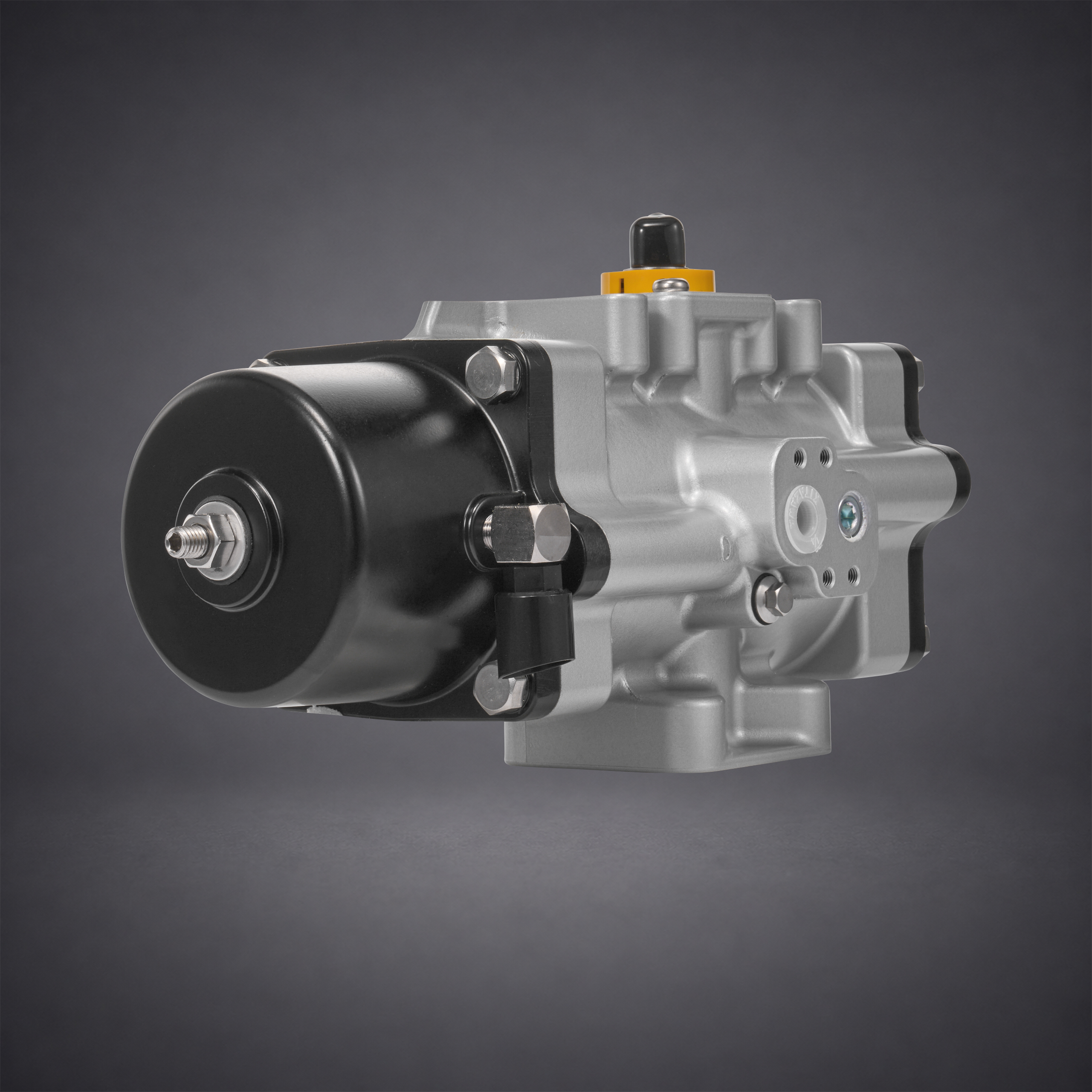

FAS 공압 액추에이터 상품소개
KITZ FAS는 공장 자동화와 산업용 배관의 원격 개폐를 위해 설계된 F 시리즈 공압 액추에이터입니다.
액추에이터 내부로 압축공기가 공급되면 피스톤과 랙이 이동하고, 랙과 맞물린 피니언 축이 회전하면서 밸브 스템을 약 90도 회전시킵니다.
에어가 배출되거나 공급이 상실되면 압축되어 있던 스프링이 피스톤을 반대 방향으로 밀어 밸브를 설정된 안전 위치로 복귀시킵니다.
볼밸브와 버터플라이밸브처럼 전개와 전폐 위치 사이를 90도로 회전하는 밸브에 적용하며, 전자밸브와 리미트 스위치 등의 제어 부품을 조합하면 원격 운전과 개폐 상태 확인이 가능합니다.
실제 조합 가능 여부는 밸브의 작동 토크, 구경, 사용압력 및 액추에이터 출력 토크를 기준으로 선정해야 합니다.

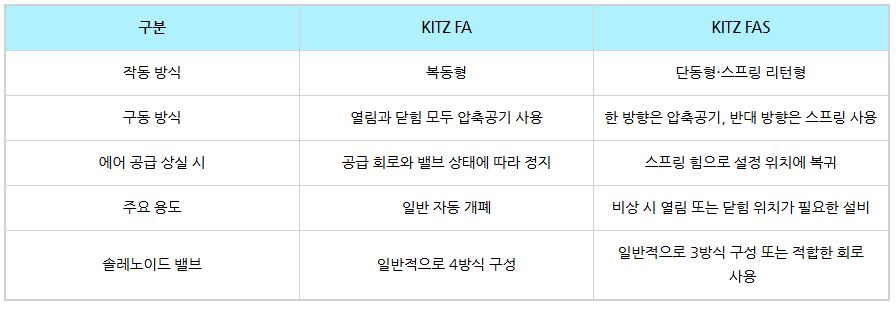

1) FA형과 FAS형의 차이
2) 스프링 리턴 작동 방식
정상 운전
액추에이터 내부로 압축공기가 공급됩니다.
공기압이 피스톤을 이동시킵니다.
피스톤에 연결된 랙이 피니언 축을 회전시킵니다.
액추에이터 출력축과 연결된 밸브가 열리거나 닫힙니다.
이 과정에서 내부 스프링이 압축됩니다.
에어 공급 상실 시
솔레노이드 밸브 또는 공압 회로를 통해 액추에이터 내부 공기가 배출됩니다.
압축되어 있던 스프링이 피스톤을 반대 방향으로 이동시킵니다.
출력축과 밸브가 초기 설정 위치로 복귀합니다.
FAS형은 공급 사양과 밸브 조립 방향에 따라 에어 페일 클로즈 또는 에어 페일 오픈 방식으로 구성할 수 있습니다.
안전 위치는 액추에이터 단품만으로 판단하지 말고, 밸브와 액추에이터의 실제 조립 방향 및 공급 도면을 확인해야 합니다.
3) 주요 제품 특징
스프링 리턴 안전 기능
에어 공급이 중단되었을 때 내부 스프링으로 설정 위치에 복귀하므로, 정전이나 공압 공급 이상 시 특정 안전 위치가 요구되는 설비에 적용할 수 있습니다.
단, ‘안전 위치’는 항상 닫힘을 의미하지 않습니다. 주문된 조립 사양에 따라 열림 위치로 복귀하도록 구성될 수도 있습니다.
알루미늄 합금 액추에이터
알루미늄 합금 하우징을 적용하여 산업용 밸브 자동화 장치로 구성됩니다.
90도 회전형 구조
볼밸브와 버터플라이밸브 등 쿼터턴 밸브를 약 90도 회전시켜 전개와 전폐 동작을 수행합니다.
현장 개도 확인
액추에이터 상부의 위치 표시기를 통해 밸브의 열림과 닫힘 방향을 육안으로 확인할 수 있습니다. 실제 원격 신호 확인에는 별도의 리미트 스위치 또는 센서 구성이 필요합니다.
4) 표준 사양
** 위 항목은 KITZ F 시리즈 표준 카탈로그 사양을 기준으로 한 공통 정보입니다. 실제 허용 공기압, 사용온도, 출력 토크,
연결 치수와 액세서리 사양은 밸브 조합 및 주문 사양에 따라 달라질 수 있습니다.

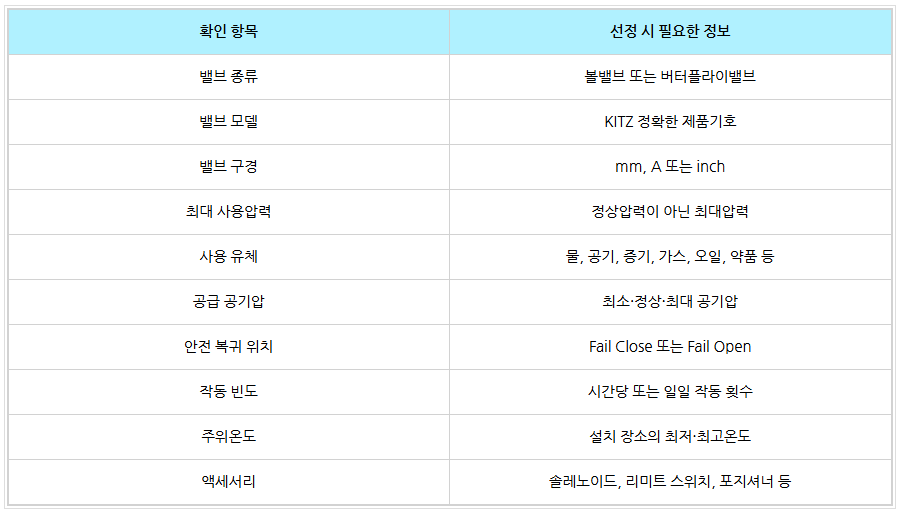

5) 모델 선정 안내
